產品用途：GIS用套管在將載流導體引入引出GIS設備母線時起到絕緣的作用。
產品結構：

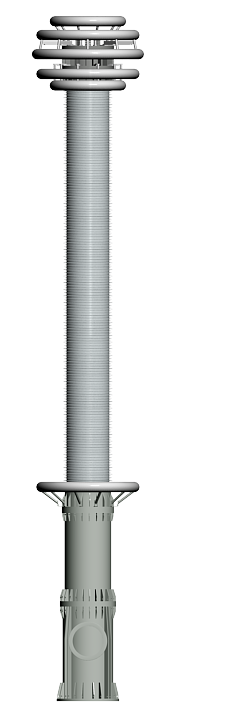

主要由空心復合絕緣子、端部均壓環、散熱籠、高壓接線端子、中心導電桿、芯體屏蔽電極、環氧支撐絕緣子和梅花觸頭等組成。
產品特點：
² 高品質的產品設計，保證產品具有優異的電氣絕緣性能
² 獨特的傘形結構設計，環境適應性強
² 優異的溫升控制
² 優異的動熱穩定性能
² 優良的機械性能和外絕緣性能
² 優異的抗震性能
|
產品型號
|
110
|
170
|
220
|
330
|
500
|
750
|
1000
|
1100
|
|
額定頻率(Hz)
|
50/60
|
50 / 60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
50/60
|
|
額定最高電壓(kV)
|
126
|
170
|
252
|
363
|
550
|
800
|
1100
|
1200
|
|
短時工頻濕耐受電壓(kV)
|
230
|
325
|
460
|
510
|
740
|
960
|
1200
|
1300
|
|
濕操作沖擊耐受電壓(kV)
|
/
|
/
|
/
|
950
|
1234
|
1550
|
1800
|
2000
|
|
全波雷電沖擊耐受電壓(kV)
|
550
|
750
|
1050
|
1175
|
1675
|
2100
|
2400
|
2600
|
|
額定電流(A)
|
1-4000
|
1-4000
|
1-5000
|
1-6300
|
1-6300
|
1-6300
|
1-8000
|
1-8000
|
|
額定動穩定電流(kA)
|
160
|
160
|
160
|
250
|
250
|
250
|
250
|
250
|
|
額定短時3S熱穩定電流(kA)
|
63
|
63
|
63
|
100
|
100
|
100
|
100
|
100
|
|
無線電干擾(μV)
|
＜250
for 95kV
|
＜250
for 108kV
|
＜250
for 190kV
|
＜500
for 273kV
|
＜500
for 413kV
|
＜500
for 693kV
|
＜500
for 800kV
|
＜500
for 800kV
|
|
抗地震強度
|
9
|
9
|
9
|
9
|
9
|
9
|
9
|
9
|
|
爬電距離
|
3950
|
5797
|
7812
|
9075
|
17050
|
26400
|
34100
|
37600
|
|
局部放電量(pC)
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
＜5
|
* 具體機械性能等參數可按用戶要求設計
產品應用：
在2009年完成1100kV型式試驗后，相繼完成了些列產品的所有型式試驗，1200kV GIS進出線套管已于2012年在印度比納1200kV試驗站投入使用。
